Author：Idei Harumasa
Affiliation：Doshisha University

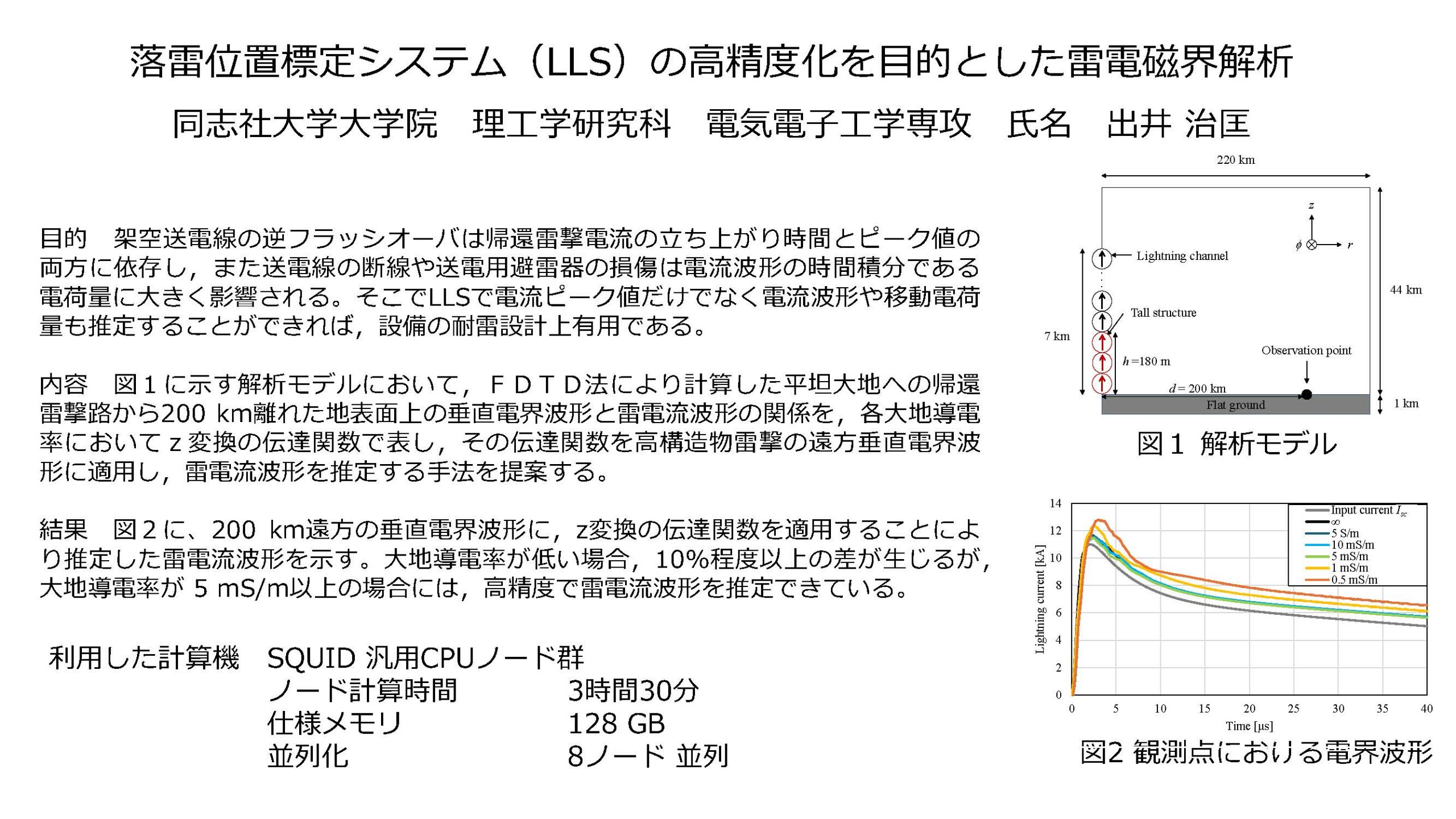

Abstract：目的　架空送電線の逆フラッシオーバは帰還雷撃電流の立ち上がり時間とピーク値の両方に依存し，また送電線の断線や送電用避雷器の損傷は電流波形の時間積分である電荷量に大きく影響される。そこでLLSで電流ピーク値だけでなく電流波形や移動電荷量も推定することができれば，設備の耐雷設計上有用である。
内容　図１に示す解析モデルにおいて，ＦＤＴＤ法により計算した平坦大地への帰還雷撃路から200 km離れた地表面上の垂直電界波形と雷電流波形の関係を，各大地導電率においてｚ変換の伝達関数で表し，その伝達関数を高構造物雷撃の遠方垂直電界波形に適用し，雷電流波形を推定する手法を提案する。
結果　図２に、200 km遠方の垂直電界波形に，z変換の伝達関数を適用することにより推定した雷電流波形を示す。大地導電率が低い場合，10%程度以上の差が生じるが，大地導電率が 5 mS/m以上の場合には，高精度で雷電流波形を推定できている。
